張りブロック

製品名

大型谷積み用ブロック 自然石タイプ



用途・特徴

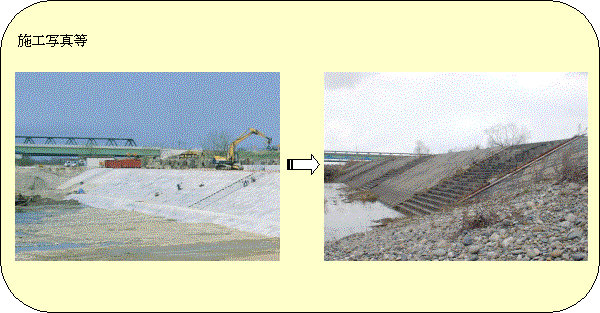

河川・水路・遊水池等の護岸工に使用する大型の護岸用ブロックです。
主に、法面の勾配が1:1.5より緩い護岸に使用します。
カップルガイドピンの装填により、ブロックの面合わせを行います。
ブロックの表面は自然石に近い擬石模様にしています。



護性証第0001号

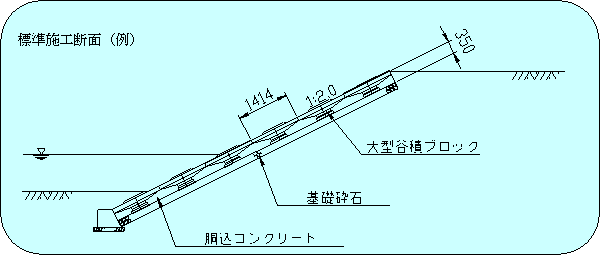

◆ 形状諸元

諸元項目
原型値

ブロック重量



(kg)

400

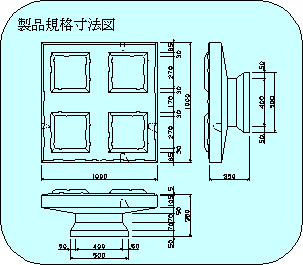

ブロック寸法



(m)

1.000×1.000×0.151

ブロック平均高

ho

(m)

0.116

揚力作用面積

Ab

(m2)

1.000

抗力作用面積

Ad

(m2)

0.214

横揚力作用面積

Abx

(m2)

1.000

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLs



0.10

抗力係数

CDs



0.68

横揚力係数

CLXs



0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数

測定項目
特性値

揚力係数

CLg



0.11

抗力係数

CDg



0.06

横揚力係数

CLXg



0.01(左方向)

○群体上流端ブロックの抗力・揚力・回転半径

測定項目
特性値

揚力係数

CLm



0.23

抗力係数

CDm



0.75

揚力に対する回転半径

LL

(m)

0.467

抗力に対する回転半径

LD

(m)

0.320

○群体ブロックの相当粗度

測定項目
特性値

相当粗度

KS

(m)

0.060

※留意点

実験条件
 覆土無し、連結無し、群体設置時において
流水が作用する部分のみ対象(控え厚部は対象外)

問い合わせ先

株式会社 アドヴァンス 技術部

新潟市南笹口1丁目12番12号 フクダ南笹口ビル TEL 025(244)4131 FAX 025(244)5251

http://www.advance-kk.co.jp/

〈E-mail〉 h-gijutu@advance-kk.co.jp
